5C-64B

1.0 产品规格 认       证:CE / FCC / RoHS 开关形式:NC/常闭型——磁铁靠近,电路闭合                  (NO/常开型可提供) 动作距离:≥30mm (无干扰测试) 最大电压:100V DC/AC 最大电流:0.5A 触点负载:10W 工作温度:-20~80℃ 开关寿命:>100000次 接线方式:1000mm  2464/24# 导线连接 外壳材质:铝合金 颜      色:银色 包      装:1套/包,100套/箱(375*295*300mm) 毛      重:28.08KGS 尺      寸(mm):23*25*260mm 2.0 安装示意图 3.0 产品功能   门磁开关是防盗系统中用于探测门窗开关的入侵探测器,由干簧管开关和磁铁组成。通常当门窗关闭时,开关触点受到磁铁磁场影响形成导通状态;当门窗被非法打开时,磁铁远离开关,开关触点断开,即触发报警。 4.0 安装指示    在门(窗)和对应的门(窗)框中间的地方打孔以便于线边和磁边的安装,然后将磁铁部分装在活动的门(窗)上,开关部分装在固定的门(窗)框中间上,并用导线接线到主机。       磁铁部分和开关部分应平行对齐,不错位。       安装过程中不可敲击,以避免内部干黄开关损坏。 5.0 警示  门磁开关仅适用于安防门窗入侵信号探测,如用于工业设备/家用电器,请联系五洲确认技术参数。

所属分类:

消防

关键词:

5C-64B


产品咨询

产品描述

1.0 产品规格

认       证:CE / FCC / RoHS
开关形式:NC/常闭型——磁铁靠近,电路闭合
                 (NO/常开型可提供)
动作距离:≥30mm (无干扰测试)
最大电压:100V DC/AC
最大电流:0.5A
触点负载:10W
工作温度:-20~80℃
开关寿命:>100000次
接线方式:1000mm  2464/24# 导线连接
外壳材质:铝合金
颜      色:银色
包      装:1套/包,100套/箱(375*295*300mm)
毛      重:28.08KGS

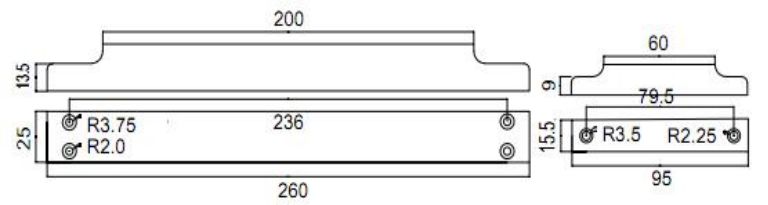

尺      寸(mm):23*25*260mm

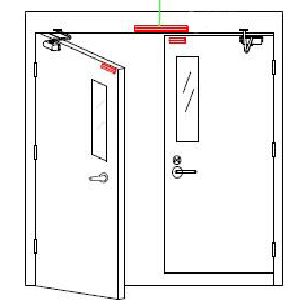

2.0 安装示意图

3.0 产品功能

  门磁开关是防盗系统中用于探测门窗开关的入侵探测器,由干簧管开关和磁铁组成。通常当门窗关闭时,开关触点受到磁铁磁场影响形成导通状态;当门窗被非法打开时,磁铁远离开关,开关触点断开,即触发报警。

4.0 安装指示

   在门(窗)和对应的门(窗)框中间的地方打孔以便于线边和磁边的安装,然后将磁铁部分装在活动的门(窗)上,开关部分装在固定的门(窗)框中间上,并用导线接线到主机。
      磁铁部分和开关部分应平行对齐,不错位。
      安装过程中不可敲击,以避免内部干黄开关损坏。

5.0 警示

 门磁开关仅适用于安防门窗入侵信号探测,如用于工业设备/家用电器,请联系五洲确认技术参数
