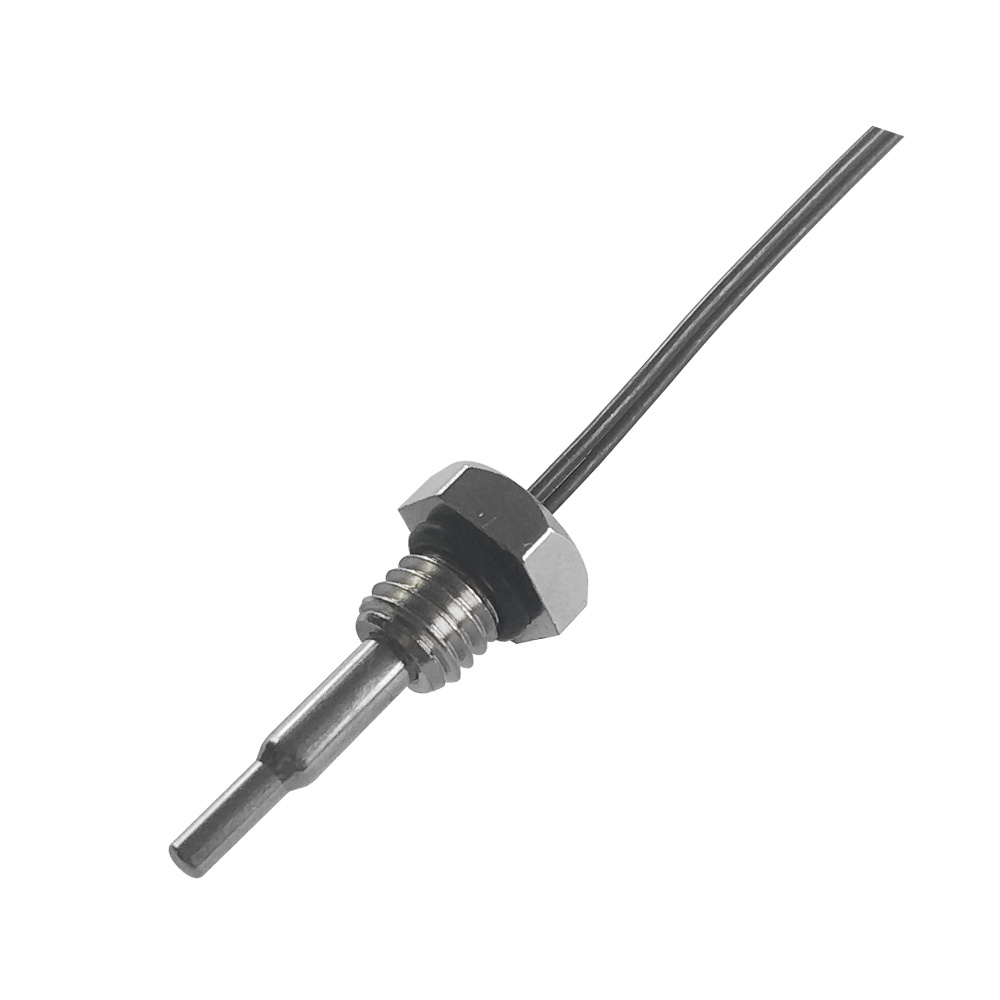

- 商品名称: 热敏电阻温度传感器5CTS-R50F-B3450F-S05
- 商品编号: 1084792654614122496
型号：5CTS-R50F-B3450F-S05
1.参数
标称电阻值 T=25℃ 50KΩ ±1% 热敏指数/材料系数t 25℃/50℃ 3450K ±1% 外壳材料 不锈钢 密封元件 橡胶 耗散系数 ≥0.7 mW℃ 工作温度 -40~150℃ 热时间常数 ≤0.5 S 线规 500mm UL3321 26AWG 连接器 无 2.简介
热敏电阻是一种电阻随温度变化较大的电阻，广泛用作浪涌电流限制器、温度传感器、自复位过流保护器和自调节加热元件。
负温度系数热敏电阻，电阻随温度升高而降低，负温度系数热敏电阻通常用作温度传感器，或与电路并联用作浪涌电流限制器。3.主要参数试验准则
参数 符号 最小值 标准值 最大值 单位 试验条件 试验标准 电阻值 R25 49.5 50 50.5 KΩ 25±0.05℃ GB/T6663.1-2.2 材料系数 B25/50 3450 K GB/T6663.1-2.2 耗散系数 δ ≥0.7 mW℃ 静止空气中 GB/T6663.1-4.10 热时间常数 T ≤0.5 S 静止空气中 GB/T6663.1-4.11 额定功率 PN 25 mW GB/T6663.1-2.2 工作温度 TA -40~150℃ ℃ GB/T6663.1-4.22 4.应用
◎作为低温电阻温度计。
◎作为汽车应用中的传感器，用于监测发动机冷却液、座舱空气、外部空气或发动机机油温度等液体温度，并将相关读数提供给控制单元（如ECU和仪表板）。
◎热敏电阻也常用于现代数字恒温器，在充电时监测电池组的温度。
◎在食品处理和加工行业，尤其是在食品储存系统和食品制备方面，保持正确的温度对于预防食源性疾病至关重要。
◎用于整个消费电器行业测量温度，烤面包机、咖啡机、冰箱、冷冻机、吹风机等都依靠热敏电阻进行适当的温度控制。
5. 选购指南
5CSENSOR 热敏电阻选购指南 1.命名规则 型号 5C TS - R 10 F - B 3450 F - S 05
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩① 5C -- 公司名称 (5C SENSOR) ② TS -- 温度传感器 ③ R -- 电阻值 ④ 10 -- 10KΩ (25℃的额定电阻)
[1KΩ 5KΩ 20KΩ 50KΩ 100KΩ 200KΩ ......等可选]⑤ F -- 1% 电阻误差
[F=±1% , G=±2% , H=±3% , J=±5% , K=±10% ......等可选]⑥ B -- 电阻的热敏指数（材料系数） ⑦ 3450 -- 3450K (电阻的热敏指数（材料系数）B25/50的值)
[3950K 3380K 4100K 4200K ......等可选]⑧ F -- 1% 材料系数误差
[F=±1% , G=±2% , H=±3% , J=±5% , K=±10%......等可选]⑨ S -- 不锈钢
外壳材料 [G=玻璃 ,E=环氧树脂 ,C=铜 ,S=不锈钢]⑩ 05 -- 外壳材料编号 2.定制数据[客户定制表] 应用环境
(温度 / 设备等)电阻值 T=25℃ 耗散系数 电阻误差(%) 热时间常数 电阻的热敏指数（材料系数） 25℃/50℃ 线规 电阻的热敏指数（材料系数）(%) 线长 外壳材料 线色 密封元件 连接器
外壳图纸
[文件]其他 Client
