5C-718C


外形尺寸:ᶲ94*41mm 静态电流:≤ 20uA 工作电压:3.6V 发射距离:150米(空旷距离)

关键词:

  • 产品描述
    • 商品名称: 5C-718C
    • 商品编号: 1084792450015973376

    外形尺寸:ᶲ94*41mm 静态电流:≤ 20uA 工作电压:3.6V 发射距离:150米(空旷距离)

    1.功能特点

    本产品为高稳定性无线被动红外探测器。它使用了先进的信号分析处理技术,提供了超高的探测和防误报性能;脉冲计数可调技术;
    内置 100万个地址编码、方便、可靠性高;采用高性能锂亚电池供电,续航时间更长。当有入侵者通过探测区域时,探测器将自动
    探测区域内人体的活动。如有动态移动现象,它则向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、
    写字楼等场所的安全防范。

    2.技术参数
    工作电压:3.6V               锂亚电池:ER14505 /2700mAh
    静态电流:≤ 20uA             电池寿命:3年
    报警电流:≤ 12 mA            安装高度:2.5-3.5m
    无线频率:433MHz             探测角度:110度
    无线发射频率:EV1527(协议)      探测距离:6M
    发射距离:150米(空旷距离)      安装方式:吸顶式安装
    传 感 器:双元热释红外传感器     使用温度:-20℃~+50℃

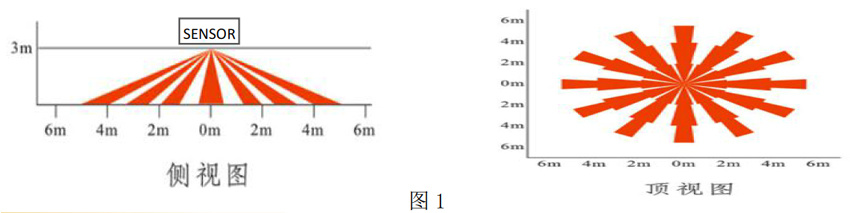

    探测区域:(如图 1 所示)       外形尺寸:ᶲ94*41mm

    3.三种脉冲(设置)
     1 个脉冲:探测器检测到 1个有效脉冲信号就报警;
     2 个脉冲:探测器检测到 2个连续有效脉冲信号就报警;
     3 个脉冲:探测器检测到 3个连续有效脉冲信号就报警;
     说明:脉冲计数越高、灵敏度便会越低、但可以减少误报。
     跳针操作:(对应 PCB白色丝印)如图2所示
    (图2)

    4.三种延时(设置)
     5S:探测器被触发后、间隔 5 秒以上才能被触发报警;
     5MIN:探测器被触发后、间隔 5分钟以上才能被触发报警;
     10MIN:探测器被触发后、间隔 10 分钟以上才能被触发报警;
     说明:间隔时间越长、功耗,电池使用时间越久。
     跳针操作:(对应 PCB 白色丝印)如图3所示
    (图3)

    5.产品测试
     将绝缘垫片取下,指示灯亮第隔 500MS 亮灭三下 ,然后探测器进入自检状态,自检时间约 30 秒,探测器自检完成
     后指示灯快速闪四下,表示进入正常监测状态。测试者应在探测范围内与红外探测器安装的墙壁平行方向走动,探
     测器 LED指示灯亮闪一下,表示探测器进入报警状态。
     探测器与主机对码方法:探测器上电待自检完毕后将发送无线报警信号给主机。当使用学习型报警主机时,请保证
     主机在学习状态时对探测器进行学习。

     为保证产品能正常工作,在使用过程中如发现联动主机收到电池低压提示报警信号,并且LED快速闪烁提示,请及时
     更换电池。

    6.安装及注意事项
     A.应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。
     B.将探测器安装在入侵者容易通过的地方。
     C.请按说明书正确地安装和使用,不可触摸传感器表面,以免影响探测器灵敏度,如需清洁传感器,请断开电
      源后用软布沾少许酒精擦拭。
     D.本产品可以减少事故的发生,但不能确保万无一失。为了您的安全,除了正确使用本产品,在日常生活中要
      提高警惕,加强安全预防意识。
     E.为保证探测器能够正常的工作,应保持探测器电源的供应,必须周期性地进行步行测试,建议每周一次 。
