5C-619R


智能无线接收控制器 额定电流:5A 输入电压:9V~12VDC 接收距离:150 米(空旷无障碍物无干扰的环境下)

关键词:

  • 产品描述
    • 商品名称: 5C-619R
    • 商品编号: 1084792425986805760

    智能无线接收控制器 额定电流:5A 输入电压:9V~12VDC 接收距离:150 米(空旷无障碍物无干扰的环境下)

    1.功能特点

    5C-619R是一款智能无线接收控制器,适于用 12V水泵,电机,电器,灯具,信号控制,门禁系统,家用电器等远距离无线控制器;5C-619R
    采用 MCU处理芯片集成电路组装,具有性能稳定可靠,灵敏度高,功耗低,安装灵活方便,数码加密,全方位接收射频信号,不受障碍物阻隔。

    2.技术参数
    产品型号:5C-619R
    接收灵敏度:-108dBm
    工作频率:433MHz(其它频点可以定制)
    输入电压:9V~12VDC
    接收距离:150 米(空旷无障碍物无干扰的环境下)
    使用温度:-20℃~+50℃
    配对数量:60个摇控器
    阻性负载:100W
    额定电流:5A
    对码方式:按键学习

    3.学习方法
     一个接收器最多可以学习 60 个摇控器,当满 60 个摇控器之后再学习新设备,第一个设备将被覆盖掉。
    互锁型学习方法:按 1 次控制板对码按键,LED指示灯伴随闪烁 1次,等 LED指示灯熄灭后按下需要对码的遥控器按键,
     控制板 LED指示灯连续闪烁 3次对码成功;
    自锁型学习方法:连续按 2次控制板对码按键,LED指示灯伴随闪烁 2 次,等 LED指示灯熄灭后按下需要对码的遥控器
     按键,控制板 LED指示灯连续闪烁 3 次对码成功;
    点动型学习方法:连续按 3次控制板对码按键,LED指示灯伴随闪烁 3 次,等 LED指示灯熄灭后按下需要对码的遥控器
     按键,控制板 LED指示灯连续闪烁 3 次对码成功;
    清除摇控器方法:长按按键直到指示灯息灭,然后松开按键等几秒后指示灯重新亮起表示系统内所有之前学习过的摇
     控器全部被清除掉。

    4.功能说明
     互锁型:继电器交替吸合,如按 A 键,A继电器接通并锁定一直接通,再按 B键断开 A,B 继电器接通并锁定一直接
     通,C键,D键依此类推,四路互锁,只能有一路接通。
     自锁型:继电器独立工作,不相互干扰。按遥控键吸合相应继电器,如按一次 A 键是接通,再按一次 A 键是断开,
     B,C,D同样,四路可独立通断,各个键的操作只会对对应的继电器有效,不影响其它继电器,可同时遥控 4路。
     点动型:也叫点动型,不能同时工作,只能其中一路点动工作,如按紧 A键 A继电器接通,手松开断开,A、B、C、
     D不能同时独立工作。

    5.注意事项
     1).装配时请切断总电源进行操作,并持有合格电工证的人员进行安装。
     2).接收器的安装需要注意,尽量不要靠近强电磁辐射的设备附近,以免影响天线接收各个摇控器的信号效果。

    6.工作原理

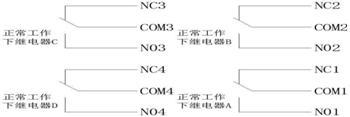

     正常状态下,NO 和 COM是断开状态,NC 和 COM是闭合状态。按下摇控发射器按键后,NO和 COM是吸合状态,
     NC和 COM是断开状态 。
