5C-619


外形尺寸:80*36*26mm 接收距离:100米(空旷无障碍物无干扰的环境下) 输入电压:9~24VDC 使用温度:-20℃~+60℃

关键词:

  • 产品描述
    • 商品名称: 5C-619
    • 商品编号: 1084792420349661184

    外形尺寸:80*36*26mm 接收距离:100米(空旷无障碍物无干扰的环境下) 输入电压:9~24VDC 使用温度:-20℃~+60℃

    1.产品介绍

    • 5C-619 是采用无线射频技术开发的无线转有线的信号接收器,用于接收无线门磁发出的信号并转换为干接点信号;
    • 5C-619 接收器需要配合无线门磁使用,可连接到有线主机,使主机可接收来自门磁的无线信号;
    • 产品也可以用于无线控制灯、空调、窗帘等;
    • 产品可用9-24V 宽电压供电,安装操作简单;
    • 接收器可同时匹配最多16个无线门磁或其他无线设备。

    2.技术参数

    产品型号:5C-619
    无线协议:RF射频
    无线频率:433MHz(可定制315MHz或其他频率)
    编码方式:EV1527
    输入电压:9~24VDC
    负载电流:≤3A
    信号输出:常开/常闭(干接点)
    工作温度:-20~60℃
    接收距离:空旷 100米,室内 10米(视具体屏蔽情况)
    配网数量:最多16个
    外形尺寸:80*36*26mm

    3.配网及使用说明
    • 单击按钮——单击按钮一次,则进入学习模式(此时指示灯每秒闪烁2次),此时触发无线门磁即可学习
    • 长按按钮——长按按钮5秒,则清除所有已配对设备(指示灯熄灭即清除成功)
    • 学习成功后,指示灯将在一秒内,快速闪烁5次,如果一分钟内无设备学入,则自动退出学习模式
    • 当超过16个设备学入时,将会从第一个设备开始覆盖
       将接收器按照接线指示图连接到主机或相应设备,根据实际需要选择NC或者NO信号接口,按上面指示学入无线门磁或其他无线设备即可使用。
       当学入多个设备时,开关逻辑为:任一设备开或关,都可触发接收器开和关。(也可根据客户需要定制其他触发逻辑)

    4.安装注意事项
     1).把接收器尽量安装在所有无线探测器的中心部位。
     2).避免把接收器安装在金属表面或带电的线路上。如无法避免,尽量将接收器底部垫高。
     3).接收器的安装需要注意,尽量不要靠近强电磁辐射的设备附近,以免影响天线接收各个无线门磁的信号效果。
     4).发射器和接收器安装尽量在同一个水平面上,这样无线传输效果更好。

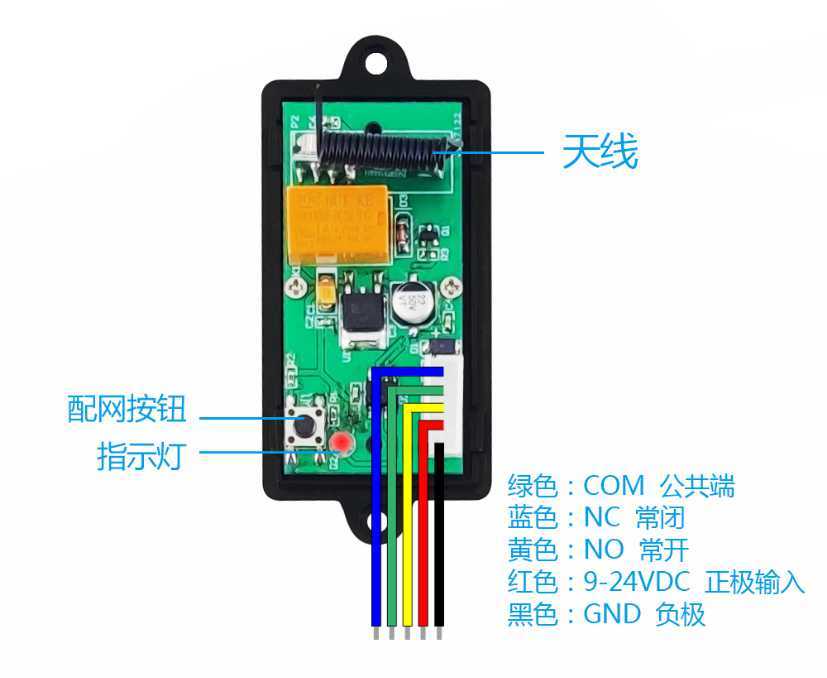

    5.接线图

    引线定义:
         A. 黑色线---->电源负极;
         B. 红色线---->电源正极;
         C. 黄色线---->常开(NO);
         D. 绿色线---->公共端(COM);
         E. 蓝色线----->常闭(NC)。

    6.应用实例

                       酒店节能案例

    工作原理:当门窗开或关时,无线门磁(5C-618)都发射信号给接收器(5C-619)来识别门窗此时的状态;当任意一扇门或窗被
    打开时,接收器输出信号给控制器自动切断空调电源;当所有的门(1号)或窗户(2号)都关闭时,空调电源才被接通。
