产品描述

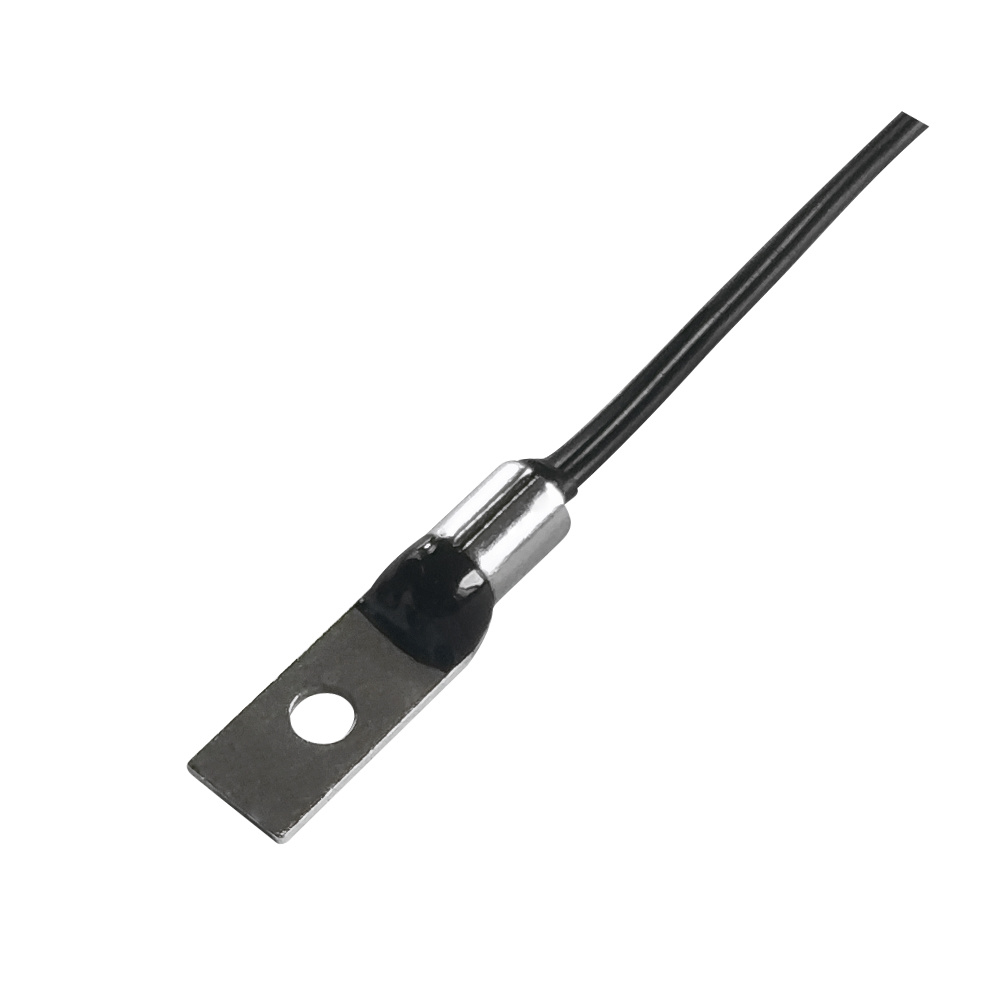

型号:5CTS-R50F-B3450F-S02
1.参数
标称电阻值 T=25℃ |
|
|||||||||
热敏指数/材料系数t 25℃/50℃ | 3450K ±1% | |||||||||
外壳材料 |
|
|||||||||
密封元件 | 橡胶 | |||||||||
耗散系数 | ≥0.7 mW℃ | |||||||||
工作温度 | -30~120℃ | |||||||||
热时间常数 | ≤0.5 S | |||||||||
线规 | 500mm UL3321 26AWG | |||||||||
连接器 | 无 |
2.简介
热敏电阻是一种电阻随温度变化较大的电阻,广泛用作浪涌电流限制器、温度传感器、自复位过流保护器和自调节加热元件。
负温度系数热敏电阻,电阻随温度升高而降低,负温度系数热敏电阻通常用作温度传感器,或与电路并联用作浪涌电流限制器。
3.主要参数试验准则
参数 | 符号 | 最小值 | 标准值 | 最大值 | 单位 | 试验条件 | 试验标准 | |||||||||||||||||||||||||||||||||
电阻值 | R25 | 49.5 | 50 | 50.5 | KΩ | 25±0.05℃ | GB/T6663.1-2.2 | |||||||||||||||||||||||||||||||||
材料系数 | B25/50 | 3450 | K | GB/T6663.1-2.2 | ||||||||||||||||||||||||||||||||||||
耗散系数 | δ | ≥0.7 | mW℃ | 静止空气中 | GB/T6663.1-4.10 | |||||||||||||||||||||||||||||||||||
热时间常数 | T | ≤0.5 | S | 静止空气中 | GB/T6663.1-4.11 | |||||||||||||||||||||||||||||||||||
额定功率 | PN | 25 | mW | GB/T6663.1-2.2 | ||||||||||||||||||||||||||||||||||||
工作温度 | TA | -30~120℃ | ℃ | GB/T6663.1-4.22 |
4.应用
◎作为低温电阻温度计。
◎作为汽车应用中的传感器,用于监测发动机冷却液、座舱空气、外部空气或发动机机油温度等液体温度,并将相关读数提供给控制单元(如ECU和仪表板)。
◎热敏电阻也常用于现代数字恒温器,在充电时监测电池组的温度。
◎在食品处理和加工行业,尤其是在食品储存系统和食品制备方面,保持正确的温度对于预防食源性疾病至关重要。
◎用于整个消费电器行业测量温度,烤面包机、咖啡机、冰箱、冷冻机、吹风机等都依靠热敏电阻进行适当的温度控制。
5. 选购指南
5CSENSOR 热敏电阻选购指南 | ||||||||||||||||||||||||||||||||||||||||
1.命名规则 | ||||||||||||||||||||||||||||||||||||||||
型号 |
5C TS - R 10 F - B 3450 F - S 02 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
|||||||||||||||||||||||||||||||||||||||
① | 5C -- 公司名称 (5C SENSOR) | |||||||||||||||||||||||||||||||||||||||
② | TS -- 温度传感器 | |||||||||||||||||||||||||||||||||||||||
③ | R -- 电阻值 | |||||||||||||||||||||||||||||||||||||||
④ |
10 -- 10KΩ (25℃的额定电阻) [1KΩ 5KΩ 20KΩ 50KΩ 100KΩ 200KΩ ......等可选] |
|||||||||||||||||||||||||||||||||||||||
⑤ |
F -- 1% 电阻误差 [F=±1% , G=±2% , H=±3% , J=±5% , K=±10% ......等可选] |
|||||||||||||||||||||||||||||||||||||||
⑥ | B -- 电阻的热敏指数(材料系数) | |||||||||||||||||||||||||||||||||||||||
⑦ |
3450 -- 3450K (电阻的热敏指数(材料系数)B25/50的值) [3950K 3380K 4100K 4200K ......等可选] |
|||||||||||||||||||||||||||||||||||||||
⑧ |
F -- 1% 材料系数误差 [F=±1% , G=±2% , H=±3% , J=±5% , K=±10%......等可选] |
|||||||||||||||||||||||||||||||||||||||
⑨ |
S -- 不锈钢 外壳材料 [G=玻璃 ,E=环氧树脂 ,C=铜 ,S=不锈钢] |
|||||||||||||||||||||||||||||||||||||||
⑩ | 02 -- 外壳材料编号 | |||||||||||||||||||||||||||||||||||||||
2.定制数据[客户定制表] | ||||||||||||||||||||||||||||||||||||||||
应用环境 (温度 / 设备等) |
||||||||||||||||||||||||||||||||||||||||
电阻值 T=25℃ | 耗散系数 | |||||||||||||||||||||||||||||||||||||||
电阻误差(%) | 热时间常数 | |||||||||||||||||||||||||||||||||||||||
电阻的热敏指数(材料系数) 25℃/50℃ | 线规 | |||||||||||||||||||||||||||||||||||||||
电阻的热敏指数(材料系数)(%) | 线长 | |||||||||||||||||||||||||||||||||||||||
外壳材料 | 线色 | |||||||||||||||||||||||||||||||||||||||
密封元件 | 连接器 | |||||||||||||||||||||||||||||||||||||||
外壳图纸 [文件] |
其他 |
