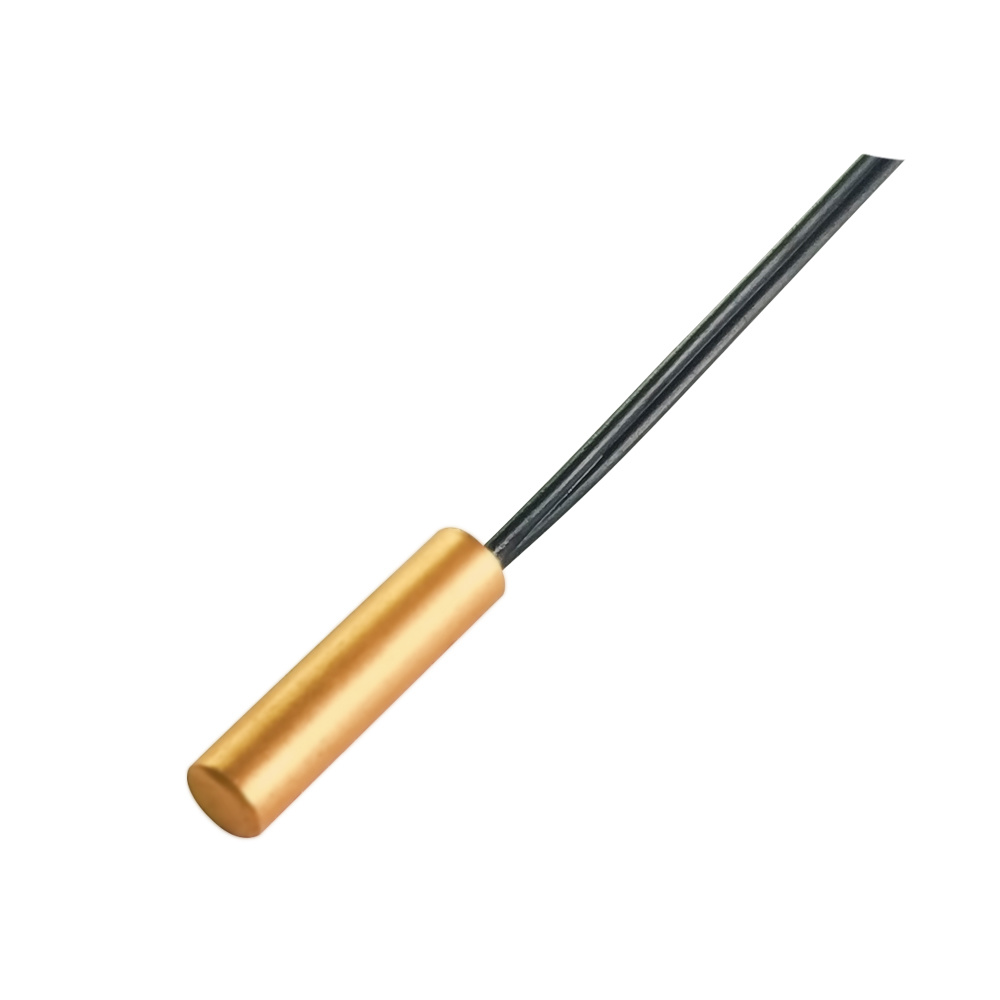

热敏电阻温度传感器5CTS-R50F-B3450F-C01

没有此类产品
服务热线:400-806-9718
在线订购
产品描述

型号:5CTS-R50F-B3450F-C01



1.参数



标称电阻值 T=25℃
50KΩ  ±1%
热敏指数/材料系数t 25℃/50℃ 3450K  ±1%
外壳材料
密封元件 橡胶
耗散系数 ≥0.7 mW℃
工作温度 -30~125℃
热时间常数 ≤0.5 S
线规 500mm UL3321 26AWG
连接器



2.简介



  热敏电阻是一种电阻随温度变化较大的电阻,广泛用作浪涌电流限制器、温度传感器、自复位过流保护器和自调节加热元件。

  负温度系数热敏电阻,电阻随温度升高而降低,负温度系数热敏电阻通常用作温度传感器,或与电路并联用作浪涌电流限制器。



3.主要参数试验准则



参数 符号 最小值 标准值 最大值 单位 试验条件 试验标准
电阻值 R25 49.5 50 50.5 25±0.05℃ GB/T6663.1-2.2
材料系数 B25/50   3450   K   GB/T6663.1-2.2
耗散系数 δ ≥0.7 mW℃ 静止空气中 GB/T6663.1-4.10
热时间常数 T ≤0.5 S 静止空气中 GB/T6663.1-4.11
额定功率 PN 25 mW   GB/T6663.1-2.2
工作温度 TA -30~125℃   GB/T6663.1-4.22



4.应用



作为低温电阻温度计。

作为汽车应用中的传感器,用于监测发动机冷却液、座舱空气、外部空气或发动机机油温度等液体温度,并将相关读数提供给控制单元(如ECU和仪表板)。

热敏电阻也常用于现代数字恒温器,在充电时监测电池组的温度。

在食品处理和加工行业,尤其是在食品储存系统和食品制备方面,保持正确的温度对于预防食源性疾病至关重要。

用于整个消费电器行业测量温度,烤面包机、咖啡机、冰箱、冷冻机、吹风机等都依靠热敏电阻进行适当的温度控制。



5. 选购指南

5CSENSOR 热敏电阻选购指南
1.命名规则
型号 5C  TS - R  10  F - B    3450  F -  C  01
                 ⑦
5C -- 公司名称 (5C SENSOR)
TS -- 温度传感器
R -- 电阻值
10 -- 10KΩ (25的额定电阻)
        [1KΩ  5KΩ  20KΩ  50KΩ  100KΩ  200KΩ ......
等可选]
F -- 1% 电阻误差
      [F=±1% , G=±2% , H=±3% , J=±5% , K=±10% ......等可选]
B -- 电阻的热敏指数(材料系数)
3450 -- 3450K (电阻的热敏指数(材料系数)B25/50的值)
            [3950K  3380K 4100K  4200K ......
等可选]
F -- 1% 材料系数误差
      [F=±1% , G=±2% , H=±3% , J=±5% , K=±10%......等可选]
C --
      外壳材料 [G=玻璃 ,E=环氧树脂 ,C= ,S=不锈钢]
01 -- 外壳材料编号

2.定制数据[客户定制表]
应用环境
(温度 / 设备等)

电阻值 T=25     耗散系数
电阻误差(%)   热时间常数
电阻的热敏指数(材料系数) 25/50   线规
电阻的热敏指数(材料系数)(%)   线长
外壳材料   线色
密封元件   连接器

外壳图纸

[文件]
其他 Client
signature
